空桩4.8米—8.3米 “桩把头”在延津妇幼保健院整体搬迁项目 桩基施工中成功应用

2022-04-22 11:34 浏览量:1150

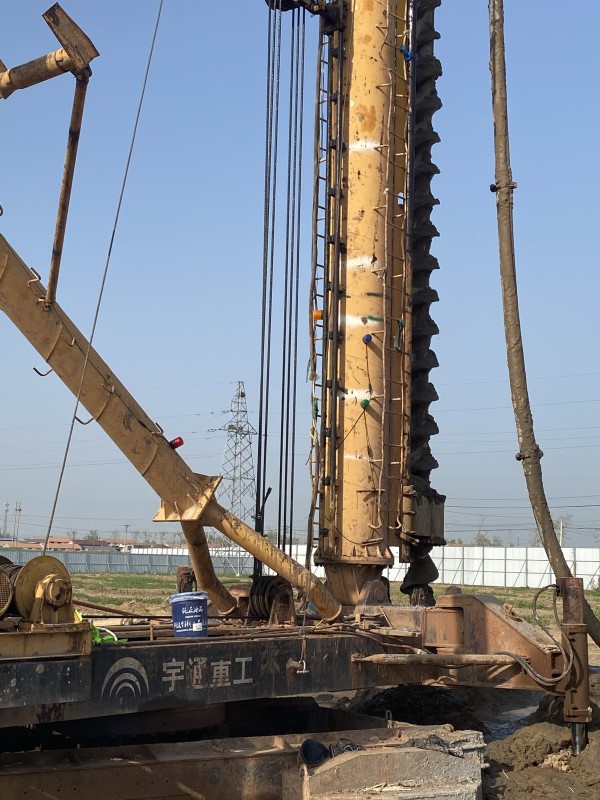

20224月份,伴随着报警灯的亮起,“桩把头智能提醒仪V1.0”在延津妇幼保健院项目桩基施工现场成功应用。




       20223月份,延津乡村振兴教育城项目CFG桩复合地基检测完成,检测结果全部满足设计要求,其中I类桩占抽检总数的97.02%II类桩占比2.98%,无III类桩、IV类桩,应用效果显著。

       妇幼保健院项目,空桩4.8米—8.3米,使用“桩把头”在有效保证桩身质量,防止缩径、断桩、夹泥等质量缺陷的基础上,精准控制桩头高度,避免了施工中桩头过高或过低,避免混凝土浪费和后期开挖截桩、清运费用的浪费。

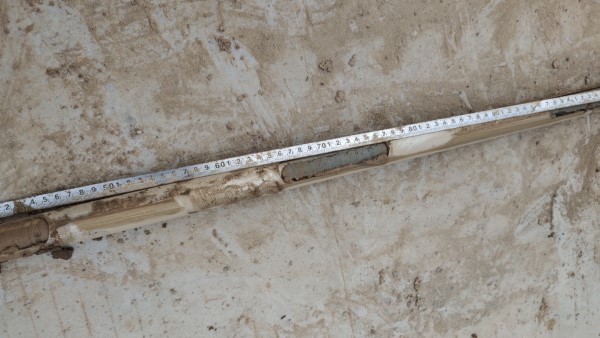

       现场测量桩头高度80cm



       延津妇幼保健院整体搬迁项目位于河南省新乡市延津县西环路西侧,地势比较平坦,建筑环境良好,地貌单元属黄河冲积平原。

场地在揭露深度范围内均为第四系沉积层,根据物理力学特征共划分9个地质单元层,其各地质单元层的岩土特征如下:

    鉴于病房楼天然地基强度不能够满足上部结构荷载要求,根据场地工程地质条件,基底以下主要由软塑粉质粘土、中密-密实状实粉土和细砂组成,根据本地经验沉管桩和预制桩存在较大的施工难度,可行性较差。采用复合地基时采用了CFG桩。CFG桩施工中一定注意施工工艺,如采取跳打法、控制施工速度等措施;应格外注意控制提钻速度,保证钻杆内混凝土压灌高度,防止造成缩径、夹泥断桩等桩身缺陷;还应注意采取适当的钻进方法,保证达到设计桩长,严格控制桩身质量。

    本项目CFG桩施工中,通过使用“桩把头智能提醒仪”来保证钻杆内合适的压灌高度,控制桩身质量,有效解决了该地质情况下扩径、缩径、断桩、夹泥等情况的发生,双重感应,智能提醒,有效保证桩头高度,防止出现桩头过高或烂桩头。

ZBT-桩把头智能提醒仪V1.0,是由河南云平环保科技有限公司历时6年潜心研究的拳头产品,专注解决长螺旋钻孔灌注桩施工中桩身桩头质量管理问题。声光智能提醒,可有效解决因空桩较多而导致桩头较高或较低的问题,控制桩头高度,双重感应,精准有效,同时可避免钻杆堵塞情况的发生。有效减少混凝土的浪费,减少大量废弃桩头的产生,真正做到节能减排,降低成本,提高质量。
